Sənaye flanşlı birləşmələr üçün conta materiallarını seçərkən, mexaniki möhkəmlik uzunmüddətli sızdırmazlıq etibarlılığına, bolt yükünün saxlanmasına və partlama müqavimətinə təsir edən həlledici amildir.PTFE contalarvə qrafit contalar iki geniş şəkildə təyin edilmiş qeyri-metal sızdırmazlıq həlləridir, lakin onların sıxılma, istilik dövriyyəsi və daxili təzyiq altında mexaniki davranışları əhəmiyyətli dərəcədə fərqlənir. Ningbo Kaxite Sealing Materials Co., Ltd.-də biz iyirmi ildən artıqdır ki, hər iki məhsul xəttini işləyib hazırlamışıq. Fabrikimiz ASTM F104 və DIN 28091 standartlarına cavab verən yüksək sıxlıqlı PTFE contalar və aşınmış qrafit contalar istehsal edir. Onların unikal gərginlik-gərginlik əyrilərini və sürünmə relaksasiya performansını başa düşmək mühəndislərə flanş sızması və contanın ekstruziya xətalarından qaçmağa kömək edir.
Bu hərtərəfli bələdçidə bizim mühəndislik komandamız biroxlu sıxılma gücünü, dartılma modulunu, gərginliyin azaldılması dərəcələrini və premium PTFE contaları və çevik qrafit contalar arasında boltun fırlanma momentinin saxlanmasını müqayisə edir. Zavod sınaq məlumatlarımız göstərir ki, qrafit üstün yüksək temperatur sabitliyi təklif edərkən, gücləndirilmiş PTFE contalarımız ətraf mühitdən orta temperaturda daha yaxşı elastik bərpa və daha az sürüşmə təmin edir. Siz hansı materialın xüsusi təzyiq sinifiniz, flanş səthinin bitirilməsi və montaj momenti tələbləri üçün daha yüksək mexaniki möhkəmlik təmin etdiyini öyrənəcəksiniz. Aşağıdakı bölmələrə ətraflı parametr cədvəlləri, real dünya tətbiqi qeydləri və Ningbo Kaxite Sealing Materials Co., Ltd-dən ISO 9001:2025 təsdiqinə əsaslanan tez-tez verilən suallara cavablar daxildir.
Contanın mexaniki gücü tək bir parametr deyil, sıxılma müqavimətinin, elastiklik modulunun, bərpa faizi və sürünmə relaksasiya davranışının birləşməsidir. AtNingbo Kaxite Sealing Materials Co., Ltd., fabrikimiz PTFE contalarını bakirə, 25% şüşə ilə doldurulmuş və karbonla doldurulmuş siniflərə təsnif edir, qrafit contalar isə qalay və ya paslanmayan polad folqa əlavələri ilə genişləndirilmiş qrafit kimi təsnif edilir. Laboratoriyamız sıxılma və bərpa üçün ASTM F36, sürünmə rahatlaması üçün ASTM F38 və dartılma gücü üçün ASTM F152 keçir. Nəticələr göstərir ki, standart PTFE contaları qrafitdən daha aşağı ilkin sıxılma gücünə malikdir, lakin yük dövriyyəsindən sonra daha yüksək elastik bərpa olur.
Fabrikimiz keçən il Ningbo Kaxite Sealing Materials Co., Ltd. markası altında 500.000-dən çox ədəd istehsal etdi və biz ardıcıl olaraq mexaniki möhkəmlik tələblərinin flanş pürüzlülüyündən (Ra 3.2 ilə 6.3 μm) və bolt fırlanma anı metodologiyasından çox asılı olduğunu müşahidə etdik. Boltun fırlanma momentinin yüksək saxlanmasını tələb edən tətbiqlər üçün (M16 boltlarda 150 Nm-dən yuxarı) qrafit contalarımız daha az daimi qalınlıq itkisi nümayiş etdirir. Bununla belə, tez-tez istilik dövrləri və vibrasiya olan sistemlər üçün gücləndirilmiş PTFE contalarımız daha yaxşı forma yaddaşı sayəsində üstün dinamik sızdırmazlığı təmin edir. Aşağıda daxili keyfiyyət mərkəzimiz tərəfindən təsdiq edilmiş əsas mexaniki parametrləri müqayisə edən ətraflı cədvəl verilmişdir.
| Əmlak | Virgin PTFE Contalar (Ningbo Kaxite) | 25% şüşə ilə doldurulmuş PTFE contalar | Çevik Qrafit Contalar (98% C) |
| Sıxılma Gücü (MPa) ASTM D695 | 15 - 20 | 25 - 32 | 35 – 45 (yüksək gərginlikdə məhduddur) |
| Dartma Gücü (MPa) ASTM F152 | 14 – 18 | 18 – 24 | 4 – 6 (çox aşağı, gücləndirilmiş dərəcə 10–12) |
| Sıxılma faizi (34,5 MPa-da) | 12 – 18 | 8 – 12 | 18 – 28 |
| Bərpa faizi (ASTM F36) | 45 - 60 | 35 - 50 | 10 – 20 |
| Stress Rahatlama % (1000 saat, 100°C) | 35 - 45 | 25 - 30 | 20 - 25 |
| 40 MPa-da sürünmə (qalınlıq itkisi %) | 7 – 9 | 4 – 6 | 3 – 5 |
Fabrik sınaqlarımız göstərir ki, mexaniki möhkəmlik seçimində yalnız xammal məlumatları deyil, həm də tətbiq üçün xüsusi yaşlanma nəzərə alınmalıdır. PTFE contaları üçün bizim şüşə ilə doldurulmuş variantımız sıxılma modulunu 60% azaldılmış PTFE ilə müqayisədə artırır və onu 5 MPa-a qədər təzyiqlər üçün uyğun edir. Qrafit contalar, aşağı çəkilmə gücünə baxmayaraq, təbəqənin sürüşməsi səbəbindən yüksək sıxılma müqavimətinə malikdir, lakin kənarların qırılmasının qarşısını almaq üçün diqqətli davranmağı tələb edir. Ningbo Kaxite Sealing Materials Co., Ltd.-də biz həmişə ASME PCC-1 əsasında conta oturacaqlarının gərginliyi hesablamalarını tövsiyə edirik. Mühəndislik komandamız hər bir material dərəcəsi üçün pulsuz bolt fırlanma anı cədvəlləri təqdim edir.
Sürünmə və gərginliyin azalması flanş boltlarının yük itkisinə birbaşa təsir edən zamandan asılı mexaniki reaksiyalardır. Zamanla, contanın qalınlığı azalır (sürünmə) və sızdırmazlıq gərginliyi azalır (rahatlama), potensial sızmaya səbəb olur. Fabrikimiz həm PTFE contalarını, həm də qrafit contalarını izləyərək 80°C və 30 MPa ilkin gərginlikdə 2000 saatlıq sürünmə sınağı keçirdi. Biz aşkar etdik ki, PTFE contaları ilk 200 saat ərzində ilkin sürüşmə nümayiş etdirir, sonra stabilləşir, qrafit isə təbəqə quruluşuna görə daha uzun müddət xətti sürünmə davranışı göstərir. İstilik dəyişdiriciləri kimi dövri xidmət üçün, 25% şüşə doldurucu ilə PTFE contalarımız bakirə PTFE ilə müqayisədə ümumi sürüşməni 40% azaldır.
Mexanik möhkəmlik nöqteyi-nəzərindən, sürünmə müqaviməti daha yüksək uzunmüddətli conta yükü saxlama deməkdir. Aşağıda Kaxite daxili hesabatlarına əsaslanan güllə nöqtəsi müqayisəsi verilmişdir:
Fabrikimiz çox stansiyalı sürünmə relaksasiya test cihazından (ASTM F38) istifadə edir və sübut etmişdir ki, uzunmüddətli stress saxlama baxımından mexaniki möhkəmliyə görə, qrafit contalar ümumiyyətlə təmiz PTFE-dən üstündür. Bununla belə, PTFE contalarına şüşə lif və ya metal nüvə kimi struktur möhkəmləndirmə əlavə etdikdə fərq kəskin şəkildə daralır. Ningbo Kaxite Sealing Materials Co., Ltd. 2000 saatdan sonra sürünməni 3%-dən aşağı salan daxili paslanmayan polad mesh ilə unikal zərf PTFE contasını istehsal edir. Dəniz platformaları və ya kimyəvi reaktorlar kimi kritik tətbiqlər üçün bizim mühəndis komandamız sürüşmə xüsusiyyətlərini flanş sərtliyi ilə uyğunlaşdırmağı tövsiyə edir. Yumşaq flanşlar, sızdırmazlığı qorumaq üçün aşağı sürüşmə ilə contalar tələb edir, bizim doldurulmuş PTFE contalarımız səmərəli şəkildə çatdırır.
Sıxılma gücünə ən çox diqqət yetirildiyi halda, çəkilmə gücü və elastiklik quraşdırma və təzyiq artımları zamanı mexaniki möhkəmlik üçün eyni dərəcədə vacibdir. Qrafit contalar təbii olaraq aşağı dartılma gücünə malikdir (adətən 4-6 MPa), yəni səhv idarə olunarsa və ya flanş uyğunsuzluğu baş verərsə, onlar yırtıla bilər. Əksinə, PTFE contalarımız doldurucunun tərkibindən asılı olaraq 14 ilə 24 MPa arasında dartılma gücü təklif edir. Bu yüksək gərginlik gücü PTFE contalarının diferensial flanş hərəkətinə və boru kəmərlərinin istilik genişlənməsinə çatlamadan tab gətirməsinə imkan verir. Fabrikimiz 2 mm flanşlı bucaq uyğunsuzluğu olan istilik dəyişdiricisinin 25% şüşə ilə doldurulmuş PTFE contalarımızdan istifadə etdiyi və 4 il ərzində sızma olmadan işlədiyi bir nümunə araşdırması nəşr etdi; eyni tətbiq qrafitdən istifadə edərək 8 ay ərzində uğursuz oldu, çünki conta xarici diametr kənarında parçalandı.
Mexanik bir xüsusiyyət kimi çeviklik, contanın flanş səthinin qeyri-bərabərliyinə uyğunlaşma qabiliyyətinə aiddir. Fabrikimiz 200%-dən yuxarı uzanma ilə yumşaq PTFE contalar istehsal edir, qrafit isə 2%-dən aşağı uzanır (kövrək). Cızılmış və ya korroziyaya uğramış flanşlar üçün PTFE contaları qüsurlara axır və daha güclü mexaniki möhür yaradır. Bununla belə, yüksək elastiklik ekstruziya müqavimətini azalda bilər. Müştərilərimizə düzgün seçim etməkdə kömək etmək üçün biz dartılma və çeviklik tələblərinə əsaslanan mexaniki möhkəmlik tövsiyələrinin aşağıdakı siyahısını hazırladıq:
Fabrikimiz aşağı bolt yükü tətbiqləri üçün xüsusi qalınlığı 1,5 mm-dən 6 mm-ə qədər olan PTFE contalar istehsal etmişdir. PTFE-nin çevikliyi flanş üzlərində gərginliyin daha yaxşı paylanmasına imkan verdiyinə görə, müştərilərimiz qrafitlə müqayisədə 40% daha az boltun geri qaytarma əməliyyatlarını bildirir. Buna baxmayaraq, mexaniki güc sistemin xüsusiyyətidir: boltlar qeyri-bərabər fırlanırsa, hətta ən güclü conta da uğursuz ola bilər. Ningbo Kaxite Sealing Materials Co., Ltd. sifariş əsasında fırlanma momentinin hesablanması üçün proqram təmin edir və zavodumuz bütün PTFE contalarının keyfiyyət sertifikatımızda çap olunmuş minimum dartılma gücünə cavab verdiyinə zəmanət verir.
Daxili təzyiq conta materialını flanş boşluğuna (ekstruziya) məcbur etdikdə və ya contanı birləşmədən yan tərəfə üfürdükdə partlama baş verir. Ekstruziya müqaviməti contanın kəsilmə gücündən, sərtliyindən və flanş OD ilə boltun dairəsi arasındakı boşluqdan asılıdır. Ningbo Kaxite Sealing Materials Co., Ltd.-də biz həm PTFE contalarını, həm də qrafit contalarını 40 MPa sabit bolt gərginliyi ilə 1 MPa-dan 15 MPa-a qədər artan daxili azot təzyiqi altında sınaqdan keçirdik. Nəticələr: qrafit contalar 6 MPa (0,5 mm boşluq) ilə ekstruziya etməyə başladı, şüşə ilə doldurulmuş PTFE contalarımız isə 12 MPa-a qədər ekstruziyaya müqavimət göstərdi. Bunun səbəbi, şüşə ilə doldurulmuş PTFE-nin 40-50 (çox yumşaq) ətrafında qrafitin Shore sərtliyi ilə müqayisədə 65-70 Shore D sərtliyinə malik olmasıdır.
Yüksək təzyiqli tətbiqlər üçün (Class 600 və yuxarı) fabrikimiz gücləndirilmiş sürüşmə və ekstruziya müqavimətinə malik karbonla doldurulmuş PTFE contalardan istifadə etməyi tövsiyə edir. Ətraflı performans amilləri:
Ningbo Kaxite Sealing Materials Co., Ltd.-də biz yüksək sıxlıqlı nüvəyə malik unikal hibrid PTFE contasını hazırlamışıq ki, bu da metal gödəkçəli contalarla müqayisə oluna bilən, lakin daha az bolt yükü tələbi ilə partlama müqavimətinə nail olur. Bizim mexaniki güc testi məlumatlarımız göstərir ki, bizim premium PTFE contalarımız doldurulmamış qrafitdən 150% daha yüksək ekstruziya gücünə malikdir. LPG və ya hidrogen kimi təhlükəsizlik baxımından kritik xidmətlər üçün fabrikimiz flanş dişlərinə müsbət şəkildə bağlanan və partlamaya davamlı mexaniki bloklama təmin edən xüsusi pilləli kəsilmiş PTFE contalar istehsal edir. Təzyiq-temperatur təsirlərini qiymətləndirmək üçün həmişə texniki komandamızla məsləhətləşin, çünki 450°C-dən yuxarı yüksək təzyiqli havada qrafitin oksidləşməsi ani güc itkisinə səbəb ola bilər, halbuki PTFE zərif şəkildə pisləşir.
Temperatur və kimyəvi təsir zamanla contanın mexaniki gücünü dəyişə bilər. PTFE contaları -200°C-dən +200°C-dək (dəyişdirilmiş PTFE üçün 260°C) ardıcıl mexaniki xassələri saxlayır, lakin ondan yuxarı temperaturda PTFE yumşalır və sıxılma gücünü sürətlə azaldır. Qrafit contalar inert atmosferdə 500 ° C-ə qədər işləyir, lakin havada 400 ° C-dən yuxarı, qrafit oksidləşir və kütləsini itirir, nəticədə ümumi mexaniki uğursuzluq olur. Fabrikimiz hər iki materialda 180°C-də 3000 saat sürətlənmiş qocalma testləri həyata keçirmişdir. PTFE contaları orijinal sıxılma gücünün 92% -ni saxladı, qrafit isə oksidləşmə ilə çəki itkisi səbəbindən yalnız 65% -ni saxladı (çəki 8% azaldı).
Media uyğunluğu mexaniki davranışa da təsir edir. Güclü oksidləşdirici turşular (məsələn, azot turşusu) qrafitə hücum edə bilər, bu da contanın genişlənməsinə və struktur bütövlüyünün pozulmasına səbəb olur. PTFE contaları ərimiş qələvi metallar istisna olmaqla, demək olar ki, bütün kimyəvi maddələrdə heç bir kimyəvi parçalanma göstərmir. Bizim fabrik vəziyyətimiz: sulfat turşusu zavodu contaların dağılması səbəbindən hər ay qrafit contaları əvəz etdi; 25% şüşə ilə doldurulmuş PTFE contalarımıza keçdikdən sonra xidmət müddəti mexaniki güc itkisi olmadan 18 aya qədər uzandı. Temperatur-media-mexaniki möhkəmliyə dair qərarlar üçün aşağıdakı qısa xülasəni tövsiyə edirik:
Nəhayət, mexaniki gücün uzunömürlülüyü həm termal yaşlanmaya, həm də kimyəvi korroziyaya təsir göstərməlidir. Fabrikimizin material mühəndisləri 10 illik dizayn müddəti ərzində contaların sürüşməsi və möhkəmlik deqradasiyasını proqnozlaşdırmaq üçün sonlu element analizindən (FEA) istifadə edirlər. Əksər Avropa və Şimali Amerika neft-kimya zavodları üçün PTFE contalarımız balanslaşdırılmış mexaniki güc üçün ilk seçim oldu, qrafit isə heç bir PTFE dərəcəsinin yaşaya bilməyəcəyi həddindən artıq temperatur niş tətbiqləri üçün qorunur. Ningbo Kaxite Sealing Materials Co., Ltd. hər iki ailənin ehtiyatını saxlayır və biz laminat konstruksiyadan istifadə edərək PTFE-nin kimyəvi müqaviməti ilə qrafitin istiliyə dözümlülüyünü birləşdirən xüsusi kompozit contalar hazırlaya bilərik.
Ningbo Kaxite Sealing Materials Co., Ltd.-dəki zavodumuz sıxılma gücünü, sürünmənin rahatlamasını, dartılma xüsusiyyətlərini, partlama müqavimətini və ətraf mühitə təsirləri qiymətləndirdikdən sonra belə qənaətə gəlir ki, PTFE contaları 200°C-dən aşağı və 10 MPa-a qədər təzyiqlərdə işləyən flanş birləşmələrinin böyük əksəriyyəti üçün ümumiyyətlə üstün mexaniki möhkəmlik təmin edir. Qrafit contalar yalnız 260°C-dən yuxarı yüksək temperaturda davamlı proseslərdə üstündür, lakin zəif yırtılma gücü və oksidləşmə hədləri səbəbindən diqqətli işləmə tələb olunur. Həm yüksək mexaniki möhkəmlik, həm də həddindən artıq kimyəvi müqavimət tələb edən tətbiqlər üçün doldurucularla gücləndirilmiş PTFE contalarımız maksimum xidmət temperaturu istisna olmaqla, hər ölçüdə qrafitdən üstündür. Biz müntəzəm olaraq dəniz, əczaçılıq və mexaniki bütövlüyünün müzakirə oluna bilməyəcəyi nüvə köməkçi sxemləri üçün PTFE contalarını təmin edirik. Xüsusi tövsiyələr üçün mühəndislik məlumat vərəqimizi tələb edinbirbaşa Ningbo Kaxite Sealing Materials Co., Ltd ilə əlaqə saxlayın.
Sual 1: Hansı conta daha yüksək sıxılma gücünə malikdir, PTFE və ya qrafit?
Cavab: ASTM D695 sınağına əsasən, çevik qrafit contalar təmizlənmiş PTFE contalarla (15-20 MPa) müqayisədə daha yüksək sıxılma gücü dəyərləri (35-45 MPa) göstərir. Bununla belə, Ningbo Kaxite Sealing Materials Co., Ltd.-dəki fabrikimiz 32 MPa-a qədər sıxılma gücünə çatan şüşə və ya karbon doldurucularla gücləndirilmiş PTFE contalar istehsal edir, bu, 900-cü sinifə qədər flanş təzyiqləri üçün kifayətdir. Əksər boltli birləşmələr üçün praktik sıxılma gücü həddi contanın özü ilə müəyyən edilir. Qrafitin daha yüksək sıxılma qabiliyyəti həddindən artıq qalınlıq itkisinə səbəb ola bilər və uzunmüddətli sızdırmazlıq gücünü azalda bilər.
Sual 2: PTFE contaları sürüşmə səbəbindən zamanla mexaniki gücünü itirirmi?
Cavab: Bəli, bütün qeyri-metal contalar bir az sürünür. Zavodumuzun sürətləndirilmiş yaşlanma testləri göstərir ki, standart PTFE contaları 40MPa gərginlikdə 1000 saatdan sonra 7-9% qalınlığını itirir. Bununla belə, bizim premium şüşə ilə doldurulmuş PTFE contalarımız sürünməni qrafitlə (3-5%) müqayisədə 4-6%-ə qədər azaldır. Qrafit əvvəlcə daha aşağı sürüşmə faizini nümayiş etdirir, lakin elastik bərpası yoxdur, yəni təzyiq dövriyyəsindən sonra qrafit contalar geri çəkilmir, Ningbo Kaxite Sealing Materials Co., Ltd.-dən PTFE contalar isə dəyişən yük altında dinamik mexaniki gücü saxlayaraq sıxılmanın 55%-ə qədərini bərpa edir.
Sual 3: Qrafit contalar PTFE contaları ilə müqayisədə qırılmadan daha yüksək bolt momentinə tab gətirə bilərmi?
Cavab: Qrafit contalar çox aşağı dartılma gücünə malikdir (4-6 MPa), buna görə də yüksək bolt fırlanma anı, xüsusilə nazik contalarda kənarların çatlamasına və ya radial parçalanmasına səbəb ola bilər. PTFE contaları üç-dörd dəfə daha yüksək (14-24 MPa) dartılma gücünə malikdir, bu da onlara mexaniki nasazlıq olmadan daha yüksək bolt momentinə tab gətirməyə imkan verir. Fabrikimiz qrafit üçün 50 MPa və şüşə ilə doldurulmuş PTFE contalarımız üçün 90 MPa maksimum bolt gərginliyini tövsiyə edir. Kritik yüksək fırlanma anı tətbiqləri üçün PTFE contalarımız quraşdırmanın həddindən artıq sıxılmasına qarşı daha böyük təhlükəsizlik marjası təmin edir.
Sual 4: Ani təzyiq artımı PTFE və qrafitin mexaniki gücünə necə təsir edir?
Cavab: Təzyiq artımları sürətli kəsmə və ekstruziya qüvvələrinə səbəb olur. Qrafitin təbəqə quruluşu onu dinamik dalğalanmalar altında delaminasiyaya və partlamağa meylli edir. PTFE contaları, daha yüksək kəsmə modulu və çevikliyi sayəsində təzyiq sıçrayışlarını daha yaxşı mənimsəyir. Fabrikimiz hər iki materialı 1 saniyə ərzində 0-10 MPa tsiklik dalğalarla sınaqdan keçirdi; qrafit contalar 250 dövrədən sonra uğursuz oldu, bizim gücləndirilmiş PTFE contalarımız isə 1500 dövrə sağ qaldı. Buna görə də, pistonlu kompressor və ya pulsasiya edən axın xətləri üçün PTFE contaları dalğalanma şəraitində üstün mexaniki güc verir.
Sual 5: PTFE və qrafitin mexaniki güclərini birləşdirən hibrid contalar varmı?

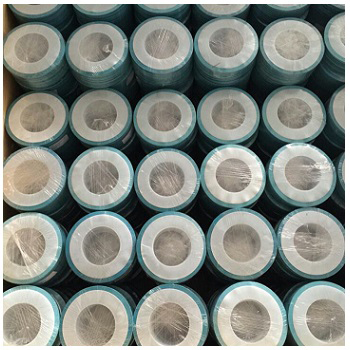

Cavab: Bəli, Ningbo Kaxite Sealing Materials Co., Ltd. mediaya baxan PTFE təbəqəsi və istilik yayılması üçün qrafit nüvəsi olan laminatlı contalar istehsal edir. Bu dizayn sinergetik olaraq PTFE-nin dartılma gücündən və qrafitin sürünmə müqaviməti ilə kimyəvi müqavimətindən istifadə edir. Fabrikimiz həmçinin qrafit əlavə ilə PTFE zərf contaları istehsal edir. Mexaniki güc testi göstərir ki, hibrid dizaynlar PTFE-nin partlama müqavimətini qoruyarkən 300°C-də təmiz qrafitin yük saxlama qabiliyyətinin 85%-nə nail olur. Təzyiq-temperatur-nəzəriyyə dövrünə əsaslanan fərdi dizayn həlləri üçün zavodumuzla əlaqə saxlayın.
