Yüksək təzyiqli qaz boru kəmərində və ya neft emalı zavodunun hidrokrakerində flanşlı birləşmələr 400 bar-dan çox təzyiqdə və ətraf mühitdən 500°C-dən yuxarı dəyişən temperaturda mayelərdən ibarət olmalıdır. Bu sızdırmazlıq funksiyasını yerinə yetirən conta yumşaq, sıxıla bilən təbəqə deyil. Bu, adi bir contadan əsaslı şəkildə fərqli bir mexanizm vasitəsilə möhürlənən möhkəm metal halqadır - Halqalı Birgə Contadır. Ring Joint Gasket rezin və ya qrafit materialın elastikliyinə etibar etmir. O, conta ilə flanş yivi arasında metal-metala təması məcbur etmək üçün boltun əvvəlcədən yüklənməsinin dəqiq tətbiqinə əsaslanır. Boltun əvvəlcədən yüklənməsi contanın sızdırmazlığını aktivləşdirən qüvvədir. Kifayət qədər ön yükləmə olmadan, Halqalı Birgə Contağı möhürləməyəcək. Həddindən artıq yüklənmə ilə flanş və ya conta zədələnə bilər. Boltun əvvəlcədən yüklənməsi birləşmənin müvəffəqiyyətini və ya uğursuzluğunu müəyyən edən kritik dəyişəndir.
Boltun əvvəlcədən yüklənməsinin Ring Joint Gasket möhürləmə performansını necə aktivləşdirdiyi sualı mexanika və materialşünaslıq məsələsidir. Boltun əvvəlcədən yüklənməsi contada oturma gərginliyi yaradır və onun flanş yivinə uyğun olmasına səbəb olur. Conta materialı bir az deformasiya etmək və yiv səthindəki mikroskopik pozuntuları doldurmaq üçün düzgün sərtliyə malik olmalıdır. Flanş, ön yükləməyə tab gətirmək üçün kifayət qədər güclü olmalıdır. Və həlqə ətrafında yükün vahid paylanmasını təmin etmək üçün boltlar idarə olunan qaydada bərkidilməlidir. Bu məqalə boltun əvvəlcədən yüklənməsinin mexanikasını, Üzük birləşmə contasının dizaynını, conta sərtliyinin rolunu və etibarlı möhürlənməyə nail olmaq üçün praktiki mülahizələri araşdıracaq. Biz həmçinin bizim üçün ətraflı spesifikasiyaları təqdim edəcəyikÜzük birləşmə contalarıNingbo Kaxite Sealing Materials Co., Ltd-dəki fabrikimizdən.

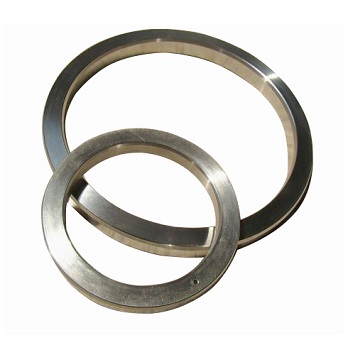

Ring Joint Gasket yüksək təzyiqli və yüksək temperaturlu flanşlı birləşmələrdə istifadə olunan metal sızdırmazlıq elementidir. Adətən oval və ya səkkizbucaqlı kəsiyi olan bərk metal halqadan hazırlanır. Conta flanşın üzündəki dəqiq işlənmiş yivə uyğunlaşmaq üçün nəzərdə tutulmuşdur. Flanşlar bir-birinə bağlandıqda, conta iki yiv arasında sıxılır və metaldan metal sızdırmazlıq yaradır. Üzük birləşmə contasının möhürləmə mexanizmi yumşaq contadan fərqlidir. Yumşaq conta flanş səthinə uyğunlaşaraq və mikroskopik pozuntuları dolduraraq möhürləyir. Halqa Birgə Contağı, metalı bir az deformasiya edərək və yivlə xətt əlaqəsi yaradaraq möhürləyir. Təmas xəttindəki təmas gərginliyi olduqca yüksəkdir, bu da çox yüksək təzyiqlərdə belə bir möhür yaradır. Aşağıdakı cədvəl halqalı birləşmə contasının əsas xüsusiyyətlərini ümumiləşdirir.
| Xüsusiyyət | Təsvir |
| Material | Yumşaq dəmir, karbon polad, paslanmayan polad, Monel, Inconel |
| Kesiti | Oval və ya səkkizbucaqlı |
| Sızdırmazlıq mexanizmi | Metaldan metala xətt əlaqəsi |
| Təzyiq dərəcəsi | 10,000 psi (690 bar) və daha yüksək |
| Temperatur dərəcəsi | -200°C-dən +850°C-dək (materialdan asılı olaraq) |
| Standartlar | API 6A, ASME B16.20 |
Kaxite-də fabrikimiz ən tələbkar tətbiqlərin tələblərinə cavab vermək üçün müxtəlif materiallarda və ölçülərdə Halqalı Birgə Contalar istehsal edir. Conta ölçülərinin dəqiq olmasını və səthin düzgün işləməsini təmin etmək üçün dəqiq emaldan istifadə edirik. Bizim contalarımız API 6A və ASME B16.20 standartlarına uyğun sertifikatlaşdırılıb və onların ən yüksək keyfiyyət və etibarlılıq səviyyəsinə cavab verməsini təmin edir.
Boltun əvvəlcədən yüklənməsi, boltların bərkidilməsi zamanı yaranan gərginlikdir. Flanşları bir-birinə bağlayan və contaları sıxan qüvvədir. Boltun əvvəlcədən yüklənməsi olmadan flanşlar bir yerdə tutulmayacaq və conta sıxılmayacaq. Boltun əvvəlcədən yüklənməsi Halqa Birgə Contasının sızdırmazlığını aktivləşdirən şeydir. Boltlar sıxıldıqda, ön yükləmə qüvvəsi flanşlar vasitəsilə contaya ötürülür. Conta yivə qarşı sıxılır və birləşməni möhürləyən yüksək gərginlikli kontakt yaradır. Əvvəlcədən yüklənmənin miqdarı contadakı oturma gərginliyini təyin edir, bu da öz növbəsində möhürün keyfiyyətini müəyyənləşdirir. Ön yükləmə çox aşağı olarsa, oturma gərginliyi qeyri-kafi olacaq və birləşmə sızacaq. Əvvəlcədən yükləmə çox yüksək olarsa, flanş və ya conta çıxa bilər və bu da sızmaya səbəb ola bilər. Etibarlı sızdırmazlığı təmin etmək üçün boltun əvvəlcədən yüklənməsi diqqətlə hesablanmalı və nəzarət edilməlidir. Aşağıdakı cədvəl boltun əvvəlcədən yüklənməsi və contanın oturma gərginliyi arasındakı əlaqəni göstərir.
| Boltun əvvəlcədən yüklənməsi (kN) | Conta Oturma Stressi (MPa) | Sızdırmazlıq Performansı |
| 50 | 100 | qeyri-kafi; sızma ehtimalı var |
| 100 | 200 | marjinal; təzyiq altında sıza bilər |
| 150 | 300 | Yaxşı; etibarlı möhür |
| 200 | 400 | əla; optimal sızdırmazlıq |
| 250 | 500 | Həddindən artıq; flanşın çıxması riski |
Fabrikimizdə biz müştərilərimizə Halqalı birləşmə contalarımız üçün ətraflı bolting tövsiyələri təqdim edirik. Biz tələb olunan boltun əvvəlcədən yüklənməsini, bərkidilmə sxemini və yağlama tələblərini müəyyənləşdiririk. Mühəndislik komandamız sizin xüsusi flanş və conta kombinasiyası üçün düzgün ön yükləmənin hesablanmasında kömək edə bilər. Lazım gələrsə, saytda texniki dəstək də təklif edirik.
Üzük birləşmə contasının sərtliyi onun sızdırmazlıq performansında mühüm amildir. Conta kifayət qədər yumşaq olmalıdır ki, boltun əvvəlcədən yüklənməsi altında bir qədər deformasiya olunsun, flanş yivinə uyğun gəlsin və möhür yaradın. Bununla belə, ekstruziyaya qarşı durmaq və yüksək təzyiq altında formasını saxlamaq üçün kifayət qədər sərt olmalıdır. Contanın sərtliyi onun hazırlandığı materialla müəyyən edilir. Yumşaq dəmir ən yumşaq və ən çox istifadə edilən materialdır. Aşağı təzyiqli və aşağı temperaturlu tətbiqlər üçün uyğundur. Karbon polad daha sərtdir və daha yüksək təzyiqlər üçün istifadə olunur. Paslanmayan polad daha sərtdir və korroziyaya davamlıdır. Monel və Inconel yüksək möhkəmlik və korroziyaya davamlılıq tələb olunan ən tələbkar tətbiqlər üçün istifadə olunur. Aşağıdakı cədvəl ümumi Ring Joint Gasket materiallarının sərtliyini və tipik tətbiqlərini ümumiləşdirir.
| Material | Sərtlik (HB) | Maksimum təzyiq (bar) | Tipik Tətbiq |
| Yumşaq Dəmir | 90 - 120 | 100 | Aşağı təzyiqli su, buxar |
| Karbon Polad | 120 - 150 | 250 | Neft və qaz, ümumi sənaye |
| Paslanmayan Polad 304 | 150 - 180 | 400 | Kimya, neft-kimya |
| Paslanmayan Polad 316 | 150 - 180 | 400 | Aşındırıcı mühitlər |
| Monel | 150 - 200 | 500 | Dəniz suyu, yüksək temperatur |
| Inconel | 180 - 250 | 690 | Yüksək temperatur, yüksək təzyiq |
AtNingbo Kaxite Sealing Materials Co., Ltd., biz bütün bu materiallarda Ring Joint Contalar istehsal edirik. Biz həmçinin müxtəlif tətbiqlərə uyğun olaraq hər bir materialda bir sıra sərtlik səviyyələri təklif edirik. Mühəndislik komandamız xüsusi tələbləriniz üçün düzgün material və sərtliyi seçməyinizə kömək edə bilər.
Flanş yivi flanşın üzlüyündə Halqalı birləşmə contasının yerləşdirildiyi girintili sahədir. Yivin ölçüləri və səthi contanın sızdırmazlığı üçün çox vacibdir. Contanın düzgün oturduğunu və təmas gərginliyinin vahid olmasını təmin etmək üçün yiv dəqiq dözümlülüklərə uyğun işlənməlidir. Yiv bucağı, yivin dərinliyi və yivin eni hamısı sızdırmazlığa təsir göstərir. Yivin səthi contanın deformasiyasına və mikroskopik pozuntuları doldurmasına imkan verəcək qədər hamar olmalıdır, lakin conta səthi tuta bilməyəcək qədər hamar olmamalıdır. Aşağıdakı cədvəldə standart Halqalı birləşmə contaları üçün əsas yiv parametrləri ümumiləşdirilmişdir.
| Parametr | Spesifikasiya | Əhəmiyyət |
| Yiv bucağı | 23° ± 1° (oval); 23° ± 1° (səkkizbucaqlı) | Düzgün oturma və əlaqə təmin edir |
| Yiv dərinliyi | API 6A / ASME B16.20 üzrə | Contanın tam tutulmasını təmin edir |
| Oluğun eni | API 6A / ASME B16.20 üzrə | Həddindən artıq boşluq olmadan contaların oturmasını təmin edir |
| Səthi bitirmə (Ra) | 1,6 - 3,2 µm | Contanın tutulmasına və möhürlənməsinə imkan verir |
| Yastılıq | 100 mm üçün 0,05 mm | Vahid təmas gərginliyini təmin edir |
Fabrikamızda flanş yivlərinin dizaynı və emal edilməsi üzrə texniki dəstək verə bilərik. Biz həmçinin yivin müvafiq standartın tələblərinə cavab verdiyini yoxlamaq üçün yiv yoxlama xidmətini təklif edirik. Bu vacibdir, çünki köhnəlmiş və ya zədələnmiş yiv hətta yeni bir contanın düzgün bağlanmasına mane ola bilər.
Boltun əvvəlcədən yüklənməsinin hesablanması Halqalı Birgə Conta birləşməsinin dizaynında və montajında mühüm addımdır. Qabaqcadan yükləmə, contada tələb olunan oturma gərginliyini yaratmaq üçün kifayət olmalıdır, lakin flanş və ya boltlar çıxaracaq qədər yüksək olmamalıdır. Hesablamada contaların oturma gərginliyi, flanş ölçüləri, boltun ölçüsü və materialı, iş təzyiqi və temperaturu nəzərə alınır. Əvvəlcədən yükləmə adətən ASME Qazan və Təzyiqli Gəmi Kodundan və ya ekvivalent standartdan istifadə etməklə hesablanır. Əvvəlcədən yükləmə hesablandıqdan sonra, nəzarətli şəkildə boltlara tətbiq edilməlidir. Bu adətən bir tork açarı və ya hidravlik gərginlik vasitəsi ilə edilir. Yükün vahid paylanmasını təmin etmək üçün sıxma sxeminə əməl edilməlidir. Aşağıdakı cədvəl boltun əvvəlcədən yüklənməsini tətbiq etmək üçün əsas addımları ümumiləşdirir.
| addım | Fəaliyyət | Məqsəd |
| 1 | Flanş və yivi təmizləyin və yoxlayın | Heç bir zibil və ya zərər olmadığından əmin olun |
| 2 | Boltları və qoz üzlərini yağlayın | Sürtünməni azaldın və ardıcıl yüklənməni təmin edin |
| 3 | Boltları hədəf fırlanma momentinin 30%-nə qədər ulduz şəklində sıxın | Contasını yerləşdirin və flanşları düzəldin |
| 4 | Boltları hədəf fırlanma momentinin 60%-nə qədər ulduz şəklində sıxın | Contayı tədricən sıxın |
| 5 | Boltları hədəf fırlanma momentinin 100%-nə qədər ulduz şəklində sıxın | Son yüklənməyə nail olun |
| 6 | 24 saatdan sonra fırlanma anını yoxlayın | Sürünmə və istirahət üçün kompensasiya edin |
Ningbo Kaxite Sealing Materials Co., Ltd.-də biz müştərilərimizə Ring Joint Contalarımız üçün ətraflı boltlama prosedurları təqdim edirik. Biz həmçinin ön yükləmənin düzgün tətbiq olunmasını təmin etmək üçün təlim və yerində dəstək təklif edirik. Məqsədimiz müştərilərimizə hər dəfə etibarlı möhür əldə etməyə kömək etməkdir.
Halqalı birləşmə contasının əsas xüsusiyyətlərinə conta ölçüsü, təzyiq sinfi, material, kəsik növü və sərtlik daxildir. Aşağıdakı cədvəl halqalı birləşmə contalarımız üçün tipik spesifikasiyaların xülasəsini təqdim edir.
| Spesifikasiya | Aralığı | Qeydlər |
| Ölçü | 1/2" - 36" | API 6A / ASME B16.20 üzrə |
| Təzyiq Sinfi | Sinif 150-dən 2500-ə qədər | Həmçinin API 6A təzyiqləri |
| Material | Yumşaq Dəmir, Karbon Polad, SS304, SS316, Monel, Inconel | Tətbiq əsasında seçilir |
| Kesiti növü | Oval (R), Səkkizbucaqlı (RX), Yüksək Performanslı (BX) | Təzyiq və yiv əsasında seçilir |
| Sərtlik | Material standartına görə | Flanş materialına əsasən seçilir |
| Səthi bitirmə | Ra 1,6 - 3,2 µm | Düzgün oturmağı təmin edir |
| Standartlar | API 6A, ASME B16.20, DIN 2693 | Beynəlxalq standartlara uyğunluq |
Fabrikimizdə bu spesifikasiyalara və daha çoxuna cavab vermək üçün Halqalı Birgə Contalar istehsal edirik. Biz contaları xüsusi materiallar, xüsusi ölçülər və xüsusi kəsiklər daxil olmaqla, xüsusi layihə tələblərinə uyğunlaşdıra bilərik. Mühəndislik komandamız seçim prosesində kömək edə və layihəniz üçün ətraflı texniki məlumatları təqdim edə bilər.
Sual 1: Üzük birləşmiş conta üçün tövsiyə olunan boltun əvvəlcədən yüklənməsi nədir?
Cavab: Tövsiyə olunan boltun əvvəlcədən yüklənməsi contanın ölçüsündən, təzyiq sinfindən, conta materialından və flanş materialından asılıdır. Adətən ASME Qazan və Təzyiqli Gəmi Kodu və ya ekvivalent standartdan istifadə etməklə hesablanır. Əvvəlcədən yükləmə flanş və ya boltlar vermədən contada lazımi oturma gərginliyini yaratmaq üçün kifayət olmalıdır. Ningbo Kaxite Sealing Materials Co., Ltd.-də biz Halqa Birgə Contalarımızın hər biri üçün ətraflı boltlama tövsiyələri veririk.
Sual 2: Üzük birləşmə contasından təkrar istifadə etmək olarmı?
Cavab: Ümumiyyətlə, Üzük Birgə Contağı təkrar istifadə edilməməlidir. Conta sıxıldıqda, oluğa uyğunlaşmaq üçün plastik şəkildə deformasiya olunur. Bu deformasiya qalıcıdır və conta orijinal formasına qayıtmayacaq. Üzük birləşmə contasının təkrar istifadəsi sızma ilə nəticələnə bilər, çünki conta ikinci dəfə düzgün bağlanmayacaq. Sənaye standartı birləşmənin hər dəfə açıldığı zaman contanın dəyişdirilməsidir. Fabrikimiz hər montaj üçün yeni contadan istifadə etməyi tövsiyə edir.
Sual 3: Oval və səkkizbucaqlı Halqalı birləşmə contasının fərqi nədir?
Cavab: Oval conta (R tipli) yuvarlaq bir kəsikliyə malikdir və standart tətbiqlərdə istifadə olunur. Səkkizbucaqlı conta (RX növü) daha yüksək təzyiqlərdə daha səmərəli sızdırmazlığı təmin edən düz tərəfli en kəsiyəyə malikdir. Səkkizbucaqlı conta oval contadan fərqli bir yiv dizaynı tələb edir. İkisi arasında seçim təzyiq sinfindən və flanş yivindən asılıdır. Mühəndislik komandamız tətbiqiniz üçün düzgün növü seçməyə kömək edə bilər.
Sual 4: Üzük birləşmə contasının sızdığını necə bilə bilərəm?
Cavab: Halqalı birləşmə contasının sızmasının əlamətlərinə birləşmədən görünən maye və ya qazın çıxması, sistem təzyiqinin azalması və tıslama səsinin olması daxildir. Sızıntıdan şübhələnirsinizsə, birgə təzyiqi boşaltmalı və dərhal yoxlanılmalıdır. Conta dəyişdirilməli və flanş yivi zədələnmək üçün yoxlanılmalıdır. Sızmalar, xüsusilə yüksək təzyiq və ya zəhərli xidmət zamanı təhlükəli ola bilər, buna görə də onlara heç vaxt məhəl qoyulmamalıdır.
Sual 5: Ring Joint Gasket flanşı üçün düzgün bərkitmə nümunəsi nədir?
Cavab: Düzgün bərkitmə nümunəsi ulduz nümunəsidir, burada boltlar kəsişmə ardıcıllığı ilə bərkidilir. Boltlar bir neçə mərhələdə sıxılmalıdır, adətən hədəf fırlanma momentinin 30%, 60% və 100%. Bu, contanın bərabər şəkildə sıxılmasını və flanşların paralel qalmasını təmin edir. İlkin bərkidilmədən sonra 24 saatdan sonra sürüşmə və rahatlamanı kompensasiya etmək üçün fırlanma momenti yoxlanılmalıdır. Ningbo Kaxite Sealing Materials Co., Ltd.-də biz Halqalı Birgə Contalarımız üçün ətraflı sıxma prosedurlarını təqdim edirik.
Boltun əvvəlcədən yüklənməsi Halqalı Birgə Contasının sızdırmazlığını aktivləşdirən qüvvədir. Kifayət qədər ön yükləmə olmadan, conta deformasiya edə bilməz və yüksək təzyiqli və yüksək temperaturlu birləşmələri bağlamaq üçün lazım olan yüksək gərginlikli əlaqə yarada bilməz. Etibarlı sızdırmazlığı təmin etmək üçün boltun əvvəlcədən yüklənməsi diqqətlə hesablanmalı, tətbiq edilməli və nəzarət edilməlidir. Conta materialı, flanş yivi və boltlama proseduru hamısı sızdırmazlıq performansında rol oynayır. Ningbo Kaxite Sealing Materials Co., Ltd.-də fabrikimiz ən tələbkar tələblərə cavab verən Halqalı Birgə Contalar istehsal etmək üçün təcrübə və təcrübəyə malikdir. İstehsal etdiyimiz hər bir contanın etibarlı performans göstərməsini təmin etmək üçün yüksək keyfiyyətli materiallardan, dəqiq emaldan və ciddi sınaqlardan istifadə edirik. Müştərilərimizə uğurlu möhür əldə etmələrinə kömək etmək üçün hərtərəfli texniki dəstək də təqdim edirik.
İstər yeni yüksək təzyiq sistemi dizayn edirsiniz, istərsə də mövcud sistemə qulluq edirsinizsə, biz sizi tələblərinizi müzakirə etmək üçün texniki komandamızla əlaqə saxlamağa dəvət edirik. Biz məhsulun spesifikasiyası, boltlama tövsiyələri və yerində dəstək təmin edə bilərik. Keyfiyyətə və müştəri məmnuniyyətinə sadiqliyimiz bizi bütün dünyada tətbiqləri möhürləmək üçün etibarlı tərəfdaşa çevirdi.
Bu gün Ningbo Kaxite Sealing Materials Co., Ltd ilə əlaqə saxlayınRing Joint Gasket tələblərinizi müzakirə etmək və məhsullarımızın ən tələbkar tətbiqlərinizdə etibarlı sızdırmazlığı necə təmin edə biləcəyini kəşf etmək.
