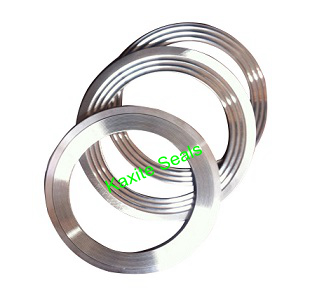

Tələb olunan sənaye mühitlərində möhürləmə performansı təhlükəsizlik, səmərəlilik və ətraf mühitə uyğunluq baxımından vacibdir. Mövcud olan bir çox conta növləri arasında, Kammprofile conta və ya yivli conta kimi tanınan dişli conta, ekstremal temperatur, təzyiq və istilik dövriyyəsi şəraitində etibarlı sızdırmazlığı təmin etmək qabiliyyəti ilə seçilir. Bəs dişli conta tam olaraq nədir? Əsasən, sızdırmazlıq səthində bir sıra konsentrik dişlər və ya yivlər olan, adətən qrafit, PTFE və ya qeyri-asbest material kimi yumşaq üzlüklü materialla örtülmüş metal contadır. Çərçivələr sıxılma yükünü cəmləşdirən çoxsaylı sızdırmazlıq xətləri yaradır, hətta flanş şəraiti idealdan az olduqda da sıx sızdırmazlığı təmin edir. Ningbo Kaxite Sealing Materials Co., Ltd.-də fabrikimiz yüksək məhsuldarlıq istehsal edir.Dişli contalariyirmi ildən artıqdır ki, neft və qazdan kimyəvi emal və enerji istehsalına qədər sənayelərə xidmət göstərir.
Bəs dişli conta ənənəvi düz metal contalar və ya spiral yara contaları ilə müqayisədə sızdırmazlığı necə yaxşılaşdırır? Cavab onun flanş səthləri ilə unikal mexaniki qarşılıqlı təsirindədir. Sıxıldıqda, dişlər üzlük materialına bir qədər daxil olur və sızmaya qarşı yüksək effektiv maneə yaradır. Metal əsas struktur möhkəmliyi və təzyiqə qarşı müqaviməti təmin edir, yumşaq üzlük isə flanş qüsurlarına və nizamsızlıqlarına uyğunlaşır. Bu birləşmə nisbətən aşağı boltun əvvəlcədən yüklənməsi ilə müstəsna sızdırmazlıqla nəticələnir, flanşın zədələnməsi riskini azaldır və texniki xidməti asanlaşdırır. Bundan əlavə, dişli conta termal dövrəyə qarşı üstün müqavimət təqdim edir, çünki metal nüvə və dişlər sızdırmazlıq gücünü itirmədən hərəkəti təmin edir. Bu məqalə, fabrikimizin geniş məhsul portfelindən ətraflı spesifikasiyalarla dişli contanın dizaynı, material seçimi, performans məlumatları və tətbiqin ən yaxşı təcrübələrinə hərtərəfli texniki dərindən nəzər salır.
Dişli conta öz üstün sızdırmazlıq səmərəliliyini gərginliyin konsentrasiyası prinsipindən alır. Geniş bir ərazidə vahid sıxılmaya əsaslanan düz contadan fərqli olaraq, dişli conta sıxma qüvvəsini bir sıra dar, yüksək gərginlikli sızdırmazlıq xətlərində cəmləşdirən konsentrik, V formalı və ya konsentrik yivlərdən istifadə edir. Conta iki flanş arasında sıxıldıqda, dişlər yumşaq üzlük materialı dişləyir və intim əlaqə üçün çoxlu konsentrik halqalar yaradır. Bu çoxxəttli möhürləmə yanaşması cızıqlar, korroziya çuxurları və ya kiçik əyilmələr kimi flanş səthi qüsurlarını yüksək dərəcədə bağışlayır, çünki hər bir çentik müstəqil möhür kimi çıxış edir. Bir sızdırmazlıq xətti pozulsa belə, qalan xətlər möhürü saxlayır. Bizim fabrikNingbo Kaxite Sealing Materials Co., Ltd. təzyiq müqaviməti üçün adekvat metal qalınlığını qoruyarkən aktiv sızdırmazlıq xətlərinin sayını maksimuma çatdırmaq üçün optimallaşdırılmış yiv həndəsəsi ilə Tırtıklı Contalarımızı dizayn etmişdir.
Dişli dizaynı üstün edən əsas mexanizmlər:
Laboratoriyamızın kəmiyyət məlumatları effektivliyin üstünlüyünü nümayiş etdirir. Standartlaşdırılmış sızma testində (helium sızması testi, kütlə spektrometri) 1,6 mm qalınlığa malik düz qrafit conta 50 bar flanş təzyiqində 0,03 mq/(m·s) sızma sürətini göstərdi. Qrafit üzlü, eyni flanş və bolt yükündən istifadə edərək, 0,001 mq/(m·s) sızma sürətinə nail oldu - 30 dəfə aşağı. Sızdırmazlıq səmərəliliyindəki bu dramatik təkmilləşdirmə, dişli contaların hətta kiçik sızmaların qəbuledilməz olduğu hidrogen xidməti və LNG ilə işləmə kimi bir çox yüksək bütövlüklü tətbiqlərdə məcburi olmasıdır.
Bundan əlavə, dişli dizayn contanın yüksək daxili təzyiq altında "üfürməyə" müqavimətini artırır. Çərçivələr üzlük materialı ilə mexaniki blok yaradır, onun flanş boşluğundan çıxarılmasının qarşısını alır. Bu, xüsusilə yüksək temperatur tətbiqlərində yumşaq contalar üçün ümumi uğursuzluq rejimidir. Dişli contalarımız ekstruziya ilə üzləşmədən 250 bara qədər daxili təzyiqlərə tab gətirmək üçün sınaqdan keçirilmişdir və hətta ən tələbkar xidmətlərdə belə etibarlı sızdırmazlığı təmin edir. Yüksək sızdırmazlıq səmərəliliyi, möhkəmlik və partlama müqavimətinin bu kombinasiyası bütün dünyada kritik sızdırmazlıq tətbiqləri üçün dişli contanın üstünlük verilən seçimə çevrilməsidir.
Ekstremal şəraitdə dişli contanın performansı həm metal əsas, həm də yumşaq üzlük üçün istifadə olunan materiallarla müəyyən edilir. Tipik olaraq paslanmayan poladdan (məsələn, 304, 316, 316L) hazırlanmış metal nüvə yüksək sıxışdırıcı qüvvələrə və daxili təzyiqlərə tab gətirmək üçün tələb olunan mexaniki gücü və geri yaylanma təmin edir. Qrafit, PTFE, mika və ya keramika lifi ola bilən üzlük materialı proses mayesinə qarşı möhürləmək üçün lazım olan uyğunluğu və kimyəvi müqaviməti təmin edir. Əsas və üzlük materiallarının uyğun kombinasiyasını seçməklə, Serrated Contalar kriogen (-196°C) ilə 1000°C (slyuda və ya keramika üzlüklərlə) temperaturda və vakuumdan 350 bara qədər təzyiqlərdə işləmək üçün dizayn edilə bilər. Kaxite-dəki fabrikimiz hər bir tətbiqin xüsusi ehtiyaclarını ödəmək üçün geniş çeşidli material birləşmələri təklif edir.
Ekstremal şərait tətbiqləri üçün əsas material mülahizələri:
Ekstremal şəraitdə Serrated Contalarımızın performansını yoxlamaq üçün fabrikimiz ASME B16.20, EN 13555 və DIN 28091 standartlarına uyğun olaraq bir sıra növ sınaqları həyata keçirir. Bu sınaqlara isti sıxılma testi (yüksək temperaturda relaksiyanın ölçülməsi), sızma testi (müxtəlif təzyiqlərdə helium və ya azot ilə) və termal dövriyyə testi (otaq temperaturu ilə maksimum xidmət temperaturu arasında) daxildir. Tırtıklı Contalarımız ardıcıl olaraq bu sınaqlardan keçir və ən sərt TA-Luft (Almaniya) və EPA (ABŞ) qaçaq emissiya tələblərinə cavab verən sızma dərəcələrinə nail olur.
Yaxın Şərqdəki neft emalı zavodu üçün son layihədə, 316L özəyi və qrafit üzlükləri olan Serrated Contalarımız 320°C və 80 bar temperaturda işləyən distillə sütunu üçün təyin edilmişdir. Contalar diametrləri 4"-dən 24"-ə qədər olan 20 flanşa quraşdırılmışdır. Üç illik istismardan sonra zavod sızma tədqiqi apardı və flanşlardan aşkar edilə bilən sıfır sızma tapdı, bu da bizim Serrated Contalarımızın ekstremal şəraitdə etibarlılığını təsdiqləyir. Bu performans, contanın təkrar istifadəyə yararlılığı ilə birlikdə (bir çox hallarda metal nüvəni yeni üzlük materialı ilə əvəz etmək olar) dişli contaları çətin sızdırmazlıq tətbiqləri üçün yüksək qənaətcil həll edir.
Ningbo Kaxite Sealing Materials Co., Ltd. sənaye möhürləmə tətbiqlərinin müxtəlif ehtiyaclarını ödəmək üçün nəzərdə tutulmuş hərtərəfli Serrated Contalar istehsal edir. Bizim məhsul təkliflərimizə ASME B16.20, EN 1514 və DIN 2697-yə uyğun standart ölçülər, həmçinin xüsusi flanşlar üçün fərdi ölçülər daxildir. Aşağıdakı cədvəl kimya, neft-kimya, enerji istehsalı və qida emalı sənayesində istifadə edilən ən məşhur Serrated Gasket növlərimiz üçün əsas texniki spesifikasiyalar təqdim edir. Bütün dəyərlər ASME və EN standartlarına uyğun tip testinə əsaslanır. Fabrikimiz həmçinin yüksək temperatur keçiriciliyi üçün gümüşlə örtülmüş özəklər və ya yüksək təmizlik səviyyəsinə malik aşınmış qrafit üzlüklər kimi xüsusi materiallarla dişli contalar istehsal edə bilər.
| Parametr | Standart Qrafit üzlü | PTFE üzlü | Mika üzlü (Yüksək Temp) | Keramika üzlü (Həddindən artıq temperatur) |
| Əsas material | 316L SS / 304 SS | 316L SS | Inconel 625 / 316L | Inconel 600 |
| Özün qalınlığı (mm) | 1,5 - 3,0 mm | 1,5 - 2,5 mm | 2.0 - 3.0 mm | 2,5 - 4,0 mm |
| Diş dərinliyi (mm) | 0,3 - 0,5 mm | 0,3 - 0,4 mm | 0,4 - 0,6 mm | 0,5 - 0,7 mm |
| Üzlük materialı | Genişlənmiş qrafit (98% min təmizlik) | Saf PTFE (və ya dəyişdirilmiş) | Floqopit mika | Seramik lif + mika |
| Üz qalınlığı (mm) | Hər tərəfdən 0,3 - 0,5 mm | Hər tərəfdən 0,5 - 1,0 mm | Hər tərəfdən 0,4 - 0,6 mm | Hər tərəfdən 0,5 - 0,8 mm |
| Temperatur diapazonu (°C) | -196°C-dən +450°C-dək (inert qaz) | -196°C-dən +260°C-yə qədər | -196°C-dən +800°C-dək | -196°C-dən +1000°C-dək |
| 25°C-də maksimum təzyiq (bar). | 250 bar | 150 bar | 200 bar | 160 bar |
| 50 barda sızma dərəcəsi (mg/(m·s)). | < 0,002 | < 0,005 | < 0,003 | < 0,004 |
| Tətbiq olunan flanş növləri | RF, FF, kişi/qadın, dil/groove | RF, FF | RF, dil/yiv | RF, dil/yiv |
Bu standart təkliflərə əlavə olaraq, zavodumuz performansı artırmaq və quraşdırmanı asanlaşdırmaq üçün bir neçə əlavə funksiya təqdim edir. Bunlara daxili və xarici mərkəz halqası (düzləşdirməni asanlaşdırmaq və həddindən artıq sıxılmanın qarşısını almaq üçün), yerləşdirmə halqası (şaquli flanşın yığılması zamanı contanı yerində saxlamaq üçün) və "qaz havalandırma" dizaynı (qazın tutulmasının qarşısını almaq üçün ikitərəfli dişli contalar üçün) daxildir. Biz həmçinin 1/2" NPS-dən 60" NPS-ə qədər geniş çeşiddə xüsusi ölçülər və qeyri-standart flanşlar üçün xüsusi formalar təklif edirik. Bütün dişli contalarımız ətraflı quraşdırma vərəqi və fırlanma momenti ilə bağlı tövsiyələr cədvəli ilə təmin edilir ki, bu da contanın optimal performans üçün düzgün quraşdırılmasını təmin edir.
Fabrikimizdə keyfiyyətə nəzarət prioritetdir. Hər bir dişli conta səth qüsurları üçün vizual yoxlamadan, kritik flanşlar üçün CMM (Koordinat Ölçmə Maşını) istifadə edərək ölçülü yoxlamadan və yüksək təzyiq tətbiqləri üçün sızma testindən keçir. Biz metal özəyi üçün dəyirman sertifikatları və üzlük materialın təmizliyi və xassələrinin sertifikatı daxil olmaqla tam material izlənilmə hesabatını təqdim edirik. Bu izlenebilirlik nüvə və aerokosmik kimi ciddi keyfiyyət tələbləri olan sənayelər üçün vacibdir. Serrated Contalarımız Avropa Təzyiqli Avadanlıq Direktivinə (PED) tam uyğundur və tələb olunduqda CE işarəsi ilə mövcuddur.
Düzgün quraşdırılmasa, hətta ən yüksək keyfiyyətli dişli conta da uğursuz olacaq. Gərginlik konsentrasiyasına və çoxsaylı sızdırmazlıq xətlərinə əsaslanan Serrated Gasket-in unikal dizaynı onun nominal performansına nail olmaq üçün xüsusi quraşdırma prosedurlarını tələb edir. Ümumi quraşdırma səhvlərinə həddindən artıq bərkidilmə (bu, dişləri əzə bilər), az sıxılma (sızmaya səbəb olur), boltların qeyri-bərabər yüklənməsi (flanşın təhrifinə səbəb olur) və işləmə zamanı üzlük materialının zədələnməsi daxildir. Ningbo Kaxite Sealing Materials Co., Ltd.-də fabrikimiz minlərlə quraşdırma üzərində sahədə təsdiqlənmiş ətraflı quraşdırma protokolu işləyib hazırlamışdır. Bu təlimatlara riayət etmək, Tırtıllı Contanın tam sızdırmazlıq potensialını təqdim etməsini və gözlənilən xidmət müddətinə nail olmasını təmin edir.
Serrated Contalar üçün əsas quraşdırma addımları:
ABŞ-da bir kimya zavodunun nümunəsi düzgün quraşdırmanın vacibliyini göstərir. Zavod 250°C və 60 bar temperaturda işləyən reaktor flanşında dişli contalarımızdan istifadə edirdi. Yüksək keyfiyyətli contalara baxmayaraq, zavodda fasilələrlə sızma baş verdi. Araşdırma zamanı məlum olub ki, flanş boltları çarpaz naxışda deyil, dairəvi formada bərkidilir və nəticədə qeyri-bərabər yüklənmə və flanşın təhrif olunması baş verir. Baxım qrupunu düzgün bərkitmə proseduru üzrə yenidən öyrətdikdən sonra sızma aradan qaldırıldı və contalar növbəti planlaşdırılmış texniki xidmətin dayandırılmasına qədər növbəti üç il ərzində qüsursuz fəaliyyət göstərdi. Bu nümunə düzgün quraşdırmanın conta seçimi qədər vacib olduğunu vurğulayır.
Fabrikimiz müştərilərimiz üçün yerində və ya onlayn olaraq həyata keçirilə bilən pulsuz quraşdırma təlim proqramı təklif edir. Təlim contaların idarə edilməsi, flanşın yoxlanılması, fırlanma momentinin hesablanması və hidravlik gərginlik avadanlığının istifadəsini əhatə edir. Biz həmçinin bütün addımların tamamlanmasını təmin etmək üçün texniki xidmət qrupları tərəfindən istifadə edilə bilən quraşdırma yoxlama siyahısını təqdim edirik. Bundan əlavə, biz kritik flanşlar üçün yenidən fırlanma xidmətini təklif edirik, burada texniklərimiz birinci istilik dövründən sonra yenidən fırlanma anı yerinə yetirmək üçün sahəyə baş çəkirlər. Düzgün quraşdırmaya sərmayə qoymaqla, siz dişli contalarınızın maksimum performans və xidmət müddətinə nail olmasını təmin edə, avadanlıqlarınızı və personalınızı qoruya bilərsiniz.
Sual 1: Dişli conta ilə spiral yara contasının fərqi nədir?
Cavab: Hər ikisi yüksək performanslı contalardır, lakin onlar tikinti və sızdırmazlıq prinsipinə görə fərqlənirlər. Spiral sarğı contası, yay kimi xüsusiyyətlər və yüksək çeviklik təmin edən bir spiralə sarılan alternativ metal təbəqələrdən və doldurucu materialdan hazırlanır. Dişli conta, əksinə, yumşaq üzlüklə örtülmüş, səthində konsentrik dişləri olan möhkəm bir metal nüvədən ibarətdir. Dişli conta daha yüksək partlama müqaviməti təklif edir və işləmə və quraşdırma zamanı zədələnməyə daha az meyllidir. Eyni ölçülü spiral sarğı contaları ilə müqayisədə bir möhürə nail olmaq üçün adətən daha aşağı bolt yükləri tələb olunur. Şiddətli istilik dövriyyəsi və ya yüksək daxili təzyiqi olan tətbiqlər üçün, möhkəm metal nüvəsi və çoxlu sızdırmazlıq xətləri sayəsində dişli conta tez-tez üstünlük verilən seçimdir.
Sual 2: Dişli contalar çıxarıldıqdan sonra təkrar istifadə edilə bilərmi?
Cavab: Ümumiyyətlə, dişli contalardan, xüsusən də kritik xidmətlərdə təkrar istifadə etməyi məsləhət görmürük. Conta sıxıldıqdan sonra dişlər və üzlük materialı bir dəsti götürmüşdür və təkrar istifadə olunarsa, o qədər effektiv şəkildə bağlanmaya bilər. Bununla belə, bəzi qeyri-kritik, aşağı təzyiqli, aşağı temperaturlu tətbiqlərdə, üzlük materialı hələ də toxunulmazdırsa və dişlər deformasiyaya uğramırsa, contadan təkrar istifadə etmək mümkün ola bilər. Metal nüvəni tez-tez fabrikimizdə yeni üzlük materialı ilə əvəz etmək olar və conta yeni vəziyyətə gətirilə bilər. Bu xidmət dəyişdirmə xərclərinin yüksək olduğu böyük contalar üçün mövcuddur. Təhlükəsizliyi baxımından kritik tətbiqlər üçün həmişə yeni Tirrated Gasket istifadə edin.
Sual 3: Dişli conta üçün maksimum təzyiq və temperatur dərəcəsi nədir?
Cavab: Maksimum təzyiq və temperatur istifadə olunan materiallardan asılıdır. 316L paslanmayan polad özəyi və genişləndirilmiş qrafit üzlüklü dişli contalarımız 450°C-yə qədər temperaturda (inert atmosferdə) və 250 bara qədər təzyiqdə işləyə bilər. Daha yüksək temperaturlar üçün slyuda üzlüklü və ya keramika üzlü versiyalar 800°C-dən 1000°C-yə qədər temperaturlara davam edə bilər, lakin təzyiq dərəcəsi bir qədər azalır. Kriogen tətbiqlər üçün conta PTFE üzlüklə -196°C-də işləyə bilər. Xüsusi iş şəraitiniz üçün düzgün material birləşməsini seçmək üçün texniki məlumat vərəqlərimizə müraciət etmək və ya Ningbo Kaxite Sealing Materials Co., Ltd.-dəki fabrikimizlə əlaqə saxlamaq vacibdir.
Sual 4: Dişli conta üçün hansı flanş səthinin bitirilməsi tələb olunur?
Cavab: Optimal performans üçün flanşın səthinin bitməsi Ra 3,2 ilə 6,3 mikrometre (125 ilə 250 mikro-düym) arasında olmalıdır. Bu bitirmə dişlərin üzlüklərə zərər vermədən üzlük materialına dişləməsi üçün kifayət qədər pürüzlülük təmin edir. Daha hamar bir bitirmə (məsələn, Ra 1.6) sürtünməni azalda bilər və sıxma zamanı contanın sürüşməsinə səbəb ola bilər, daha kobud bitirmə isə həddindən artıq üzlük aşınmasına səbəb ola bilər. Fabrikamız müxtəlif flanş növləri və materialları üçün flanş hazırlamaq qaydaları təqdim edir. Flanş korroziyaya uğrayıbsa və ya dərin cızıqlar varsa, dişli contanı quraşdırmadan əvvəl flanş səthini yenidən emal etməyi məsləhət görürük.
Sual 5: Serrated contalar performans baxımından təbəqə contaları (vərəqdən kəsilmiş) ilə necə müqayisə olunur?
Cavab: Vərəq contaları daha sadə və daha ucuzdur, lakin onlar geniş bir ərazidə vahid sıxılmaya əsaslanır və flanş pozuntularına və bolt yüklərinin dəyişməsinə daha həssasdır. Serrated contalar, xüsusilə yüksək təzyiq, yüksək temperatur və termal velosiped tətbiqlərində üstün sızdırmazlıq performansını təmin edir. Dişli dizayn yükü cəmləşdirir və çoxlu sızdırmazlıq xətləri yaradır, bu da onu flanş qüsurlarını daha çox bağışlayır. Bundan əlavə, dişli contalar zamanla sızdırmazlıq gücünü qoruyaraq daha aşağı sürünmə rahatlama dərəcəsinə malikdir. Sızmanın dözülməsi mümkün olmayan kritik tətbiqlər üçün, dişli contalar təbəqə contalarına üstünlük verilən seçimdir. Fabrikimiz sizə düzgün seçim etməyinizə kömək etmək üçün müqayisəli performans təhlili təqdim edə bilər.
Serrated conta, tələbkar sənaye möhürləmə tətbiqləri üçün sübut edilmiş həll yoludur, unikal dişli dizaynı, çoxsaylı sızdırmazlıq xətləri və materialın universallığı ilə üstün performans təklif edir. Yüksək temperaturlu sobalardan kriogen LNG xətlərinə, yüksək təzyiqli buxardan tutmuş aqressiv kimyəvi maddələrə qədər dişli conta müasir sənayenin tələb etdiyi etibarlılığı və təhlükəsizliyi təmin edir. Ningbo Kaxite Sealing Materials Co., Ltd.-də fabrikimiz dəqiq istehsal, ciddi keyfiyyətə nəzarət və dərin texniki təcrübə ilə yüksək keyfiyyətli Serrated Contalar təqdim etmək üçün bir reputasiya qurdu. Biz quraşdırmanı asanlaşdırmaq və performansı artırmaq üçün geniş standart və fərdi ölçülər, həmçinin əlavə funksiyalar təklif edirik.
Kritik tətbiqiniz üçün etibarlı sızdırmazlıq həlli axtarırsınız?Bu gün Ningbo Kaxite Sealing Materials Co., Ltd ilə əlaqə saxlayınhərtərəfli məsləhətləşmə üçün. Flanş ölçülərinizi, iş şəraitinizi və texnoloji mühitinizi təmin edin və mühəndis komandamız optimal Serrated Gasket materialını və dizaynını tövsiyə edəcək. Biz pulsuz nümunələr, sürətli çatdırılma və sınaq hesabatlarının tam çeşidini təklif edirik.İndi Ningbo Kaxite Sealing Materials Co., Ltd.-dən pulsuz Serrated Gasket nümunəsini və texniki məlumat vərəqinizi tələb edin və möhürləmə performansındakı fərqi hiss edin.
