Neft-kimya zavodları, elektrik istehsal stansiyaları və istilik dəyişdiriciləri kimi yüksək temperaturlu sənaye tətbiqlərində standart contalar tez-tez termal deqradasiya, sürüşmənin rahatlaması və ya dayanıqlığın itirilməsi səbəbindən uğursuz olur. Bununla belə, metal dişli contalar bu tələbkar mühitlərdə üstün olmaq üçün xüsusi olaraq hazırlanmışdır. Bəs onları yüksək temperatur üçün bu qədər uyğun edən nədir? Cavab onların unikal dizaynında və material seçimindədir. Metal dişli conta, hər iki üzdə konsentrik çentiklər (yivlər) olan metal nüvədən (adətən paslanmayan polad və ya yüksək nikel ərintisi) və tez-tez dişlərin üzərinə tətbiq olunan qrafit və ya PTFE kimi yumşaq üzlük materialdan ibarətdir. Metal nüvə mexaniki möhkəmlik və istilik sabitliyini təmin edir, dişlər isə sızdırmazlıq qüvvəsini dar bir zolaqda cəmləşdirir, flanşın hərəkətini və istilik dövriyyəsini təmin edən yüksək vahid yüklər yaradır. Ningbo Kaxite Sealing Materials Co., Ltd.-də fabrikimiz 20 ildən artıqdır ki, dişli contalar istehsal edir və istifadə olunan materiallardan asılı olaraq -200°C ilə 850°C arasında dəyişən temperaturlarda onların performansını təsdiqləmişik.
Metal dişli contaların yüksək temperaturlar üçün uyğunluğu dörd əsas amillə şərtlənir: yüksək temperatura davamlı metal ərintilərinin istifadəsi (məsələn, 316L paslanmayan polad, Inconel 625 və ya Hastelloy C276), termal cəhətdən dayanıqlı üzlük materialının tətbiqi (genişlənmiş qrafit və ya slyuda), nəzarət edilən sıxılma dizaynı və minimal reabilitasiya. conta və flanş materialları arasında uyğunsuzluq. Yüksək temperaturda yumşaldan, sürünən və ya oksidləşən yumşaq contalardan (məsələn, rezin və ya PTFE) fərqli olaraq, Serrated Gasketin metal nüvəsi öz formasını və sızdırmazlıq gücünü saxlayır. Tırtıllar, sıxıldıqda, hətta şiddətli istilik dövriyyəsi altında da sızma yollarını effektiv şəkildə bağlayan bir sıra sıx sızdırmazlıq xətləri meydana gətirir. Bu hərtərəfli məqalədə biz metalı yaradan materialşünaslıq, dizayn həndəsəsi və performans xüsusiyyətlərini tədqiq edəcəyik.dişli contalaryüksək temperaturda sızdırmazlıq üçün üstünlük verilən seçimdir. Biz həmçinin zavodumuzun geniş təcrübəsindən ətraflı texniki spesifikasiyalar, tətbiq qaydaları və real dünya performans məlumatlarını təqdim edəcəyik.
İstənilən yüksək temperatura malik Tırtıklı Contanın əsası onun metal nüvəsidir. Nisbətən aşağı temperaturda (adətən 200-250°C-dən aşağı) parçalanan və ya oksidləşən üzvi və ya elastomer materiallardan fərqli olaraq, yüksək məhsuldar metal ərintiləri 850°C-ə qədər və hətta daha yüksək temperaturda mexaniki xassələrini və korroziyaya davamlılığını saxlayır. AtNingbo Kaxite Sealing Materials Co., Ltd., biz hər biri xüsusi temperatur və korroziyaya davamlılıq xüsusiyyətlərinə görə seçilmiş bir sıra metal əsas materialları təklif edirik. Əksər yüksək temperatur tətbiqləri üçün 600°C-yə qədər temperatur üçün austenit paslanmayan poladları (məsələn, 304, 316L) və 850°C-yə qədər temperaturda və ya yüksək korroziyalı mühitlərdə nikel əsaslı ərintiləri (Inconel 625, Incoloy 825) tövsiyə edirik. Metal nüvə, flanş və conta istilik genişlənməsinə məruz qaldıqda belə, flanşlı boltun yüklənməsi altında conta gərginliyini saxlamaq üçün lazım olan struktur bütövlüyünü təmin edir.
Serrated Contalarımızda istifadə olunan metal əsas materialların əsas xüsusiyyətləri:
İstədiyiniz xidmət müddətinə nail olmaq üçün metal əsas materialın seçimi çox vacibdir. Məsələn, 500°C iş temperaturu və tərkibində kükürd birləşmələri olan aşındırıcı proses mühiti olan neft emalı zavodu tətbiqində biz həm oksidləşməyə, həm də sulfidləşməyə müstəsna müqavimət göstərən Inconel 625 nüvəsini təyin edərdik. 540°C-də işləyən elektrik stansiyasının buxar xəttində qrafit üzlüklü 316L paslanmayan polad nüvə çox vaxt kifayətdir. Fabrikimiz optimal metal nüvəni tövsiyə etmək üçün hər bir tətbiq üçün iş temperaturu, təzyiq və orta korroziyanı nəzərə alaraq ciddi material təhlili aparır. Biz həmçinin ASTM spesifikasiyalarına uyğunluğu təmin etmək üçün metal əsas materialın hər partiyasında sərtlik, dartılma və taxıl ölçüsü təhlili daxil olmaqla metallurgiya sınaqları keçiririk.
Praktiki fərqi göstərmək üçün, 550°C xidmətdə karbon polad əsas contasından istifadə edən neft-kimya zavodunun nümunə araşdırmasını nəzərdən keçirək. Conta oksidləşmə və qalınlığın itirilməsi səbəbindən 6 aydan sonra sıradan çıxdı. Qrafit üzlü 316L paslanmayan poladdan Tırtıklı Contaya keçdikdən sonra contanın xidmət müddəti ölçülə bilən sızdırmazlıq itkisi olmadan 4 ildən çox uzandı. Bu davamlılıq bilavasitə texniki xidmətin dayandırılmasının azaldılmasına, təkmilləşdirilmiş zavodun təhlükəsizliyinə və ümumi əməliyyat xərclərinin azalmasına çevrilir. Kaxite-dəki fabrikimiz hər bir yüksək temperatur tətbiqi üçün optimal metal nüvəni seçməyə imkan verən material performans məlumatlarının hərtərəfli məlumat bazasını saxlayır.
Metal dişli contaların dişli (və ya yivli) dizaynı sadəcə struktur xüsusiyyət deyil, yüksək temperaturda sızdırmazlıq performansının əsas şərtidir. Contaların üzlərindəki konsentrik dişlər bir çox funksiyaya xidmət edir: onlar boltun yükünü dar çevrəvi zolaqlara cəmləşdirir, flanş səthinə daxil olan və effektiv sızdırmazlığı təmin edən yüksək vahid sızdırmazlıq gərginlikləri (500-700 MPa-a qədər) yaradır. Onlar həmçinin həddindən artıq stresin rahatlaşmasına səbəb olmadan termal velosiped zamanı contanın radial genişlənməsinə və büzülməsinə imkan verir. Bundan əlavə, çentiklər bir neçə müstəqil sızdırmazlıq maneəsi kimi çıxış edir, belə ki, əgər bir çətir pozulursa, bitişik dişlər hələ də möhürü saxlayır. Bu ehtiyat, termal velosipedin flanşın hərəkətinə və contaların hərəkətinə səbəb ola biləcəyi yüksək temperatur tətbiqlərində xüsusilə dəyərlidir.
Dişli Contalarımızdakı dişli dizaynın performansını artıran əsas xüsusiyyətləri:
Fabrikimiz müxtəlif tətbiqlər üçün çentik həndəsəsini optimallaşdırmaq üçün geniş sınaqlar keçirir. Biz spesifik temperatur və təzyiq diapazonları üçün optimal kombinasiyanı müəyyən etmək üçün 0,15 mm-dən 0,3 mm-ə qədər diş dərinliklərini və 1,0 mm-dən 2,0 mm-ə qədər aralıqları (dişlər arasındakı məsafə) sınaqdan keçirmişik. Bizim standart dişli contamız 0,25 mm-lik diş dərinliyi və 1,5 mm aralığa malikdir, bu da biz sızdırmazlıq performansı və əzilmə zədələrinə qarşı müqavimətin ən yaxşı balansını təklif edir. Biz həmçinin vakuum xidməti və ya zəhərli qazla işləmə kimi son dərəcə aşağı sızma dərəcələri tələb edən proqramlar üçün 1,0 mm aralığa malik "incə dişləmə" variantını təklif edirik.
480°C temperaturda və gündəlik istilik dövrələri ilə işləyən neft emalı zavodunun xammal qurğusunun qızdırıcısından real dünya nümunəsi dişli dizaynın dəyərini nümayiş etdirir. Orijinal düz qrafit contalar, şiddətli rahatlama və partlama səbəbindən 3 ay ərzində uğursuz oldu. 316L nüvəli və qrafit üzlüklü Serrated Contalarımızı quraşdırdıqdan sonra xidmət müddəti 3 ilə qədər uzandı. Zavod mühəndisi qeyd etdi ki, dişli contalar hətta flanşlar ətraf mühitdən 480°C-yə qədər 100 dəfə çevrildikdən sonra da öz möhürlərini qoruyub saxlayır, bu da dizaynın istilik hərəkətinə uyğunlaşma qabiliyyətini təsdiqləyir. Ningbo Kaxite Sealing Materials Co., Ltd.-də biz yüksək temperaturda sızdırmazlıq tətbiqlərinin inkişaf edən tələblərinə cavab vermək üçün çentik həndəsəmizi və üzlük materiallarımızı təkmilləşdirməyə davam edirik.
Ningbo Kaxite Sealing Materials Co., Ltd. yüksək temperatur, yüksək təzyiq və aşındırıcı tətbiqlər üçün geniş çeşiddə Serrated Contalar istehsal edir. Məhsul xəttimizə müxtəlif metal əsas materialları və üzlük materialları ilə standart və xüsusi ölçülər daxildir. Aşağıdakı cədvəldə dünyada neft-kimya, enerji və neft emalı sənayelərində geniş şəkildə istifadə olunan ən məşhur Serrated Gasket modellərimiz üçün əsas texniki xüsusiyyətləri ümumiləşdirir. Fabrikimiz xüsusi layihə tələblərinə cavab vermək üçün diametri 10 mm-dən 5000 mm-ə qədər və qalınlığı 2 mm-dən 6 mm-ə qədər olan contalar istehsal edə bilər.
| Model | Əsas material | Üzlük materialı | Temperatur Aralığı (°C) | Maksimum təzyiq (bar) | Diş dərinliyi (mm) | Qalınlıq (mm) | Sızma dərəcəsi (ml/dəq) |
| KS-304-G | 304 Paslanmayan Polad | Genişləndirilmiş Qrafit | -200 ilə 550 arasında | 350 | 0.25 | 2.0, 3.0 | < 0,05 |
| KS-316L-G | 316L Paslanmayan Polad | Genişləndirilmiş Qrafit | -200-dən 600-ə qədər | 400 | 0.25 | 2.0, 3.0 | < 0,03 |
| KS-316L-PTFE | 316L Paslanmayan Polad | PTFE (korroziv mühit üçün) | -200-dən 260-a qədər | 300 | 0.20 | 2.0, 3.0 | < 0,02 |
| KS-IN625-G | Inconel 625 | Genişləndirilmiş Qrafit | -200 ilə 850 arasında | 500 | 0.25 | 2.5, 3.5 | < 0,02 |
| KS-HC276-G | Hastelloy C276 | Genişləndirilmiş Qrafit | -200 ilə 850 arasında | 500 | 0.25 | 2.5, 3.5 | < 0,02 |
| KS-316L-M | 316L Paslanmayan Polad | Mika (yüksək temperatur izolyasiyası) | -200 ilə 650 arasında | 400 | 0.20 | 2.5, 3.5 | < 0,04 |

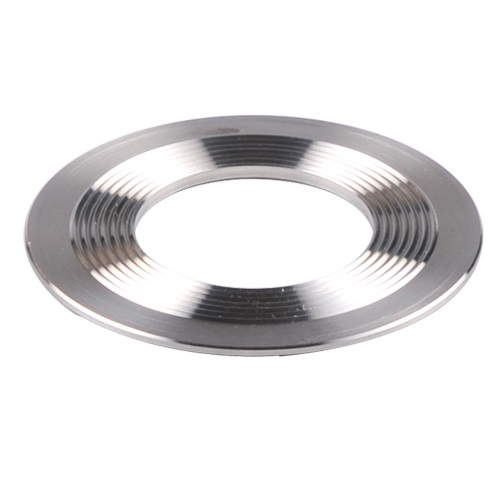

Standart təkliflərə əlavə olaraq, zavodumuz yüksək temperaturla bağlı xüsusi problemləri həll etmək üçün bir sıra fərdi seçimlər təqdim edir. Biz daha yüksək sıxılma qabiliyyəti tələb edən tətbiqlər üçün "çevik" nüvəli (məsələn, büzməli metal nüvəli) və ya qeyri-bərabər flanş səthləri üçün "kam profilli" dişli dişli contalar təklif edirik. Flanşlara contanın yapışmasının qarşısını almaq üçün üzlüklərə yapışmaya qarşı örtük (PTFE və ya nikel kimi) tətbiq edə bilərik ki, bu da vaxtaşırı sökülməyə ehtiyacı olan boltli birləşmələr üçün xüsusilə dəyərlidir.
İstehsal prosesimizdə keyfiyyətə nəzarət çox vacibdir. Hər bir dişli conta optik ölçüdən istifadə edərək diş dərinliyinin uyğunluğu, qranit səth lövhəsindən istifadə edərək düzlük və yüksək intensivlikli işıqlandırma altında vizual qüsurlar üçün yoxlanılır. Biz həmçinin kritik tətbiqlər üçün 10^-6 mbar·l/s-dən aşağı sızma dərəcələrinə nail olmaqla, hər partiyadan təsadüfi nümunələr üzərində helium sızması testi həyata keçiririk. Ningbo Kaxite Sealing Materials Co., Ltd.-dəki fabrikimiz material sertifikatları, ölçülü yoxlama nəticələri və sızma dərəcəsi məlumatları daxil olmaqla hər bir sifarişlə hərtərəfli sınaq hesabatı təqdim edir. Bu şəffaflıq və keyfiyyətə sadiqlik Tırtıklı Contalarımızın yüksək temperaturlu mühitlərdə tələb olunan performans və etibarlılığı təmin etməsini təmin edir.
Hətta ən yaxşı dizayn edilmiş Serrated Conta düzgün quraşdırılmasa və saxlanmasa vaxtından əvvəl sıradan çıxa bilər. Yüksək temperatur tətbiqləri contaların quraşdırılmasında unikal çətinliklər yaradır: istilik genişlənməsi nəzərə alınmalı, həddindən artıq sıxılma və ya az sıxılmanın qarşısını almaq üçün boltun fırlanma momentinə dəqiq nəzarət edilməlidir və conta və flanşlar yüksək temperaturda oksidləşmə və ya kimyəvi hücuma səbəb ola biləcək çirkləndiricilərdən təmizlənməlidir. Ningbo Kaxite Sealing Materials Co., Ltd.-də biz onilliklər ərzində sahə təcrübəsinə əsaslanaraq hərtərəfli quraşdırma və texniki xidmət təlimatı hazırlamışıq. Bu qaydalara riayət etmək, Tırtıklı Contaların xidmət müddətini 50-100 faiz uzada bilər, bu da zavodun texniki xidmət xərclərini və planlaşdırılmamış dayanma hallarını əhəmiyyətli dərəcədə azalda bilər.
Yüksək temperatur xidmətlərində Serrated Contalar üçün əsas quraşdırma və texniki xidmət təcrübələri:
Avropadakı elektrik stansiyasından bir nümunə araşdırması düzgün quraşdırmanın təsirini göstərir. Zavod həddindən artıq qızdırılan buxar xəttində (550°C, 120 bar) Tırtıklı Contaların tez-tez sıradan çıxması ilə üzləşirdi. Təhlil göstərdi ki, nasazlıqlar boltların qeyri-bərabər fırlanma momenti və flanş səthinin düzgün hazırlanmaması ilə bağlıdır. Səthin təmizlənməsi, kalibrlənmiş fırlanma anı alətləri və qızdırıldıqdan sonra yenidən fırlanma anı proseduru daxil olmaqla quraşdırma təlimatlarımızı həyata keçirdikdən sonra contanın ömrü orta hesabla 8 aydan 4 ilə qədər artdı. Zavod meneceri quraşdırma proqramının dəyərinin bir planlaşdırılmamış bağlanmanın dəyərindən az olduğunu bildirdi və düzgün quraşdırma təcrübələrinə investisiyanın qaytarılmasını vurğuladı.
Fabrikimiz kritik layihələr üçün yerində təlim və quraşdırma nəzarətini təklif edir. Biz həmçinin optimal təkrar fırlanma anı intervalını müəyyən etmək üçün flanş və conta materiallarının xüsusi istilik genişlənmə əmsallarına təsir edən yenidən fırlanma anı kalkulyatoru təqdim edirik. Bundan əlavə, dişli contaları təmiz, quru bir mühitdə, aşındırıcı atmosferlərdən uzaqda saxlamağı və saxlama müddəti ərzində istifadə etməyi tövsiyə edirik (adətən qrafit üzlüklü contalar üçün 2 il). Bu ən yaxşı təcrübələrə riayət etməklə, zavod operatorları yüksək temperatur xidmətlərində Tırtıklı Contalarının performansını və istifadə müddətini maksimum dərəcədə artıra bilərlər.
Sual 1: Metal dişli contalar yüksək temperaturlara məruz qaldıqdan sonra təkrar istifadə edilə bilərmi?
Cavab: Ümumiyyətlə, dişli contaların istismara verilməsindən sonra, xüsusən də yüksək temperaturda təkrar istifadə etməyi tövsiyə etmirik. Üzlük materialı (qrafit və ya mika) ilkin sıxılma zamanı plastik deformasiyaya məruz qalır, onu tam bərpa etmək mümkün deyil. Contanın təkrar istifadəsi qeyri-kafi sızdırmazlıq gərginliyinə və sızma riskinin artmasına səbəb ola bilər. Bununla belə, bəzi aşağı təzyiqli, aşağı temperaturlu tətbiqlərdə, üzlük materialı zədələnmədiyi təqdirdə vizual yoxlama təkrar istifadəyə icazə verə bilər. Yüksək temperaturlu xidmətlər üçün, etibarlı sızdırmazlığı təmin etmək üçün həmişə yeni dişli contadan istifadə etməyi tövsiyə edirik. Fabrikimiz üzlük materialın dəyişdirilə biləcəyi, lakin nüvənin əyilmə və ya korroziyaya görə yoxlanılmalı olduğu metal əsas contalar üçün təmir xidmətləri göstərir.
Sual 2: Qrafit üzlü metal dişli conta üçün maksimum işləmə temperaturu nədir?
Cavab: Genişlənmiş qrafit üzlüklü Tirrated Conta üçün maksimum davamlı işləmə temperaturu ətraf mühitdən asılıdır. Oksidləşdirici atmosferdə (hava) maksimum temperatur adətən 550°C-dir, çünki qrafit daha yüksək temperaturda oksidləşməyə başlayacaq. İnert və ya azaldıcı atmosferdə qrafit 850°C-ə qədər istifadə edilə bilər. Oksidləşdirici şəraitdə 550°C-dən yuxarı temperaturlar üçün dişli contalarımız üçün slyuda üzlükdən və ya metaldan metala möhürdən (üzlüksüz) istifadə etməyi tövsiyə edirik. Fabrikimiz sizin xüsusi mühitiniz üçün uyğun variantı seçməyinizə kömək etmək üçün hər üzlük materialı üçün ətraflı temperatur cədvəlləri təqdim edir.
Sual 3: Metal dişli contalar yüksək temperatur tətbiqləri üçün spiral yara contaları ilə necə müqayisə olunur?
Cavab: Həm dişli contalar, həm də spiral yara contaları yüksək temperatur tətbiqləri üçün əladır, lakin fərqli xüsusiyyətlərə malikdir. Serrated Contalar yüksək temperaturda daha sıx bir möhür təklif edir və termal dövriyyə altında sarğıların boşalmasına daha az meyllidir. Onlar həmçinin partlamaya qarşı daha yüksək müqavimətə malikdirlər və qeyri-bərabər flanşlara daha asan quraşdırılırlar. Digər tərəfdən, spiral sarğı contaları daha çevikdir və flanşın daha böyük yanlış hizalanmasına şərait yarada bilər. Ningbo Kaxite Sealing Materials Co., Ltd.-dəki fabrikimiz etibarlılığın əsas olduğu kritik, yüksək temperaturlu, yüksək təzyiqli xidmətlər üçün Serrated Contaları və flanş zədələnməsinin narahatlıq doğurduğu daha az tələbkar tətbiqlər üçün spiral yara contalarını tövsiyə edir.
Sual 4: Metal dişli contalar yüksək temperaturda vakuum xidmətlərində istifadə edilə bilərmi?
Cavab: Bəli, üzlük materialının vakuum şəraitində (məsələn, qrafit və ya slyuda) dayanıqlı olması şərtilə, dişli contalar yüksək temperaturda vakuum xidmətləri üçün uyğundur. Metal nüvə xarici atmosfer təzyiqinə tab gətirmək üçün lazımi struktur bütövlüyünü təmin edir, dişlər isə aşağı daxili təzyiqlərdə belə sızdırmaz sızdırmazlığı təmin edir. Vakuum tətbiqləri üçün biz incə dişləmə aralığı (1,0 mm) və aşağı qaz xaricetmə xüsusiyyətlərinə malik yüksək keyfiyyətli qrafit üzlük tövsiyə edirik. Fabrikimiz 800°C və 10^-5 mbar temperaturda işləyən yüksək temperaturlu vakuum sobaları üçün əla nəticələr verən dişli contalar təqdim etmişdir.
Sual 5: Ningbo Kaxite Sealing Materials Co., Ltd. metal dişli contalar üçün hansı sertifikatlara malikdir?
Cavab: Serrated Contalarımız ISO 9001:2015 (Keyfiyyət İdarəetmə) və ISO 14001:2015 (Ətraf Mühitin İdarəetməsi) standartlarına uyğun olaraq istehsal olunur. Biz həmçinin aşağı emissiyalı contalar üçün TA-Luft (VDI 2440) sertifikatına sahibik və yanğın təhlükəsizliyi üçün ASME B16.20 və API 607 tələblərinə əməl edirik. Bizim contalarımız müstəqil üçüncü tərəf laboratoriyaları tərəfindən sızma üçün ASTM F112 və sıxılma üçün ASTM F36 daxil olmaqla ASTM standartlarına uyğunluq üçün sınaqdan keçirilir. Biz ən sərt beynəlxalq standartlara tam uyğunluğu təmin edərək, hər bir göndərişdə sınaq sertifikatlarının tam dəstini və materialın izlənməsini təmin edirik.
Metal dişli contaların yüksək temperaturlu mühitlər üçün uyğunluğu onların möhkəm material seçimi, zəkalı dişli həndəsə və istilik dövriyyəsi altında sübut edilmiş performansı ilə dəstəklənir. Metal nüvə lazımi möhkəmliyi və istilik sabitliyini təmin edir, üzlük materialları (qrafit və ya slyuda) uyğunluğu və kimyəvi müqaviməti təmin edir və dişlər flanşın hərəkətinə və boltların boşalmasına baxmayaraq bütövlüyünü qoruyan çoxsaylı, yüksək gərginlikli sızdırmazlıq xətləri yaradır. Ningbo Kaxite Sealing Materials Co., Ltd.-də fabrikimiz iyirmi il ərzində Serrated Contaların istehsalını təkmilləşdirərək, ən ağır yüksək temperatur tətbiqlərinin tələblərini ödəmək üçün geniş çeşiddə materiallar və konfiqurasiyalar təklif edir. Keyfiyyətə, innovasiyaya və müştəri dəstəyinə sadiqliyimiz təmin edir ki, bizim contalarımız bütün dünyada emal zavodlarında, elektrik stansiyalarında və kimyəvi emal müəssisələrində etibarlı, uzunmüddətli sızdırmazlıq təmin edir.
Çətin yüksək temperatur sızdırmazlığı tətbiqi ilə üzləşirsiniz?Bu gün Ningbo Kaxite Sealing Materials Co., Ltd ilə əlaqə saxlayınconta ilə bağlı hərtərəfli məsləhət üçün. İşləmə temperaturunuzu, təzyiqinizi, orta və flanş təfərrüatlarınızı təmin edin və mühəndis komandamız optimal Serrated Gasket materialını və dizaynını tövsiyə edəcək. Sınaq üçün pulsuz nümunələr, rəqabətli qiymətlər və istənilən yerə sürətli çatdırılma təklif edirik.İndi Ningbo Kaxite Sealing Materials Co., Ltd.-dən pulsuz Serrated Gasket nümunəsi və texniki məlumat paketinizi tələb edin və yüksək temperatur sisteminizin təhlükəsizliyini və etibarlılığını təmin edin.
